无缝切换矩阵(带拼接)

◆ 支持CVBS、Ypbpr、VGA、SDI、HDMI、DVI等信号输入
◆ 支持HDMI 1.4/1.3版本、HDCP 1.4及DVI 1.0标准
◆ 支持EDID自动管理,保证每一路信号呈现出最佳效果
◆ 支持图像拼接显示,实现矩阵和拼接两大功能二合一(选配)
◆ 支持预案轮巡,可设置轮巡开关、轮巡时间与轮巡通道等参数
◆ 自动保存断电前的显示状态,开机自动切换到断电前的显示状态
◆ 支持LCD液晶屏显示,中英文显示轻松切换
◆ 支持面板、遥控器、串口、网口、手机、ipad等多种管理方式
◆ 提供16个预案,可随时对预案进行储存调用,一键切换到您所保
   存的显示状态
◆ 均带信号指示灯,方便监测输入输出的信号状态
◆ HDMI输出支持独立音频插座输出
◆ 支持授权加密设计,可设置矩阵使用时间
◆ 支持对最高达20米的长线输出作自动均衡

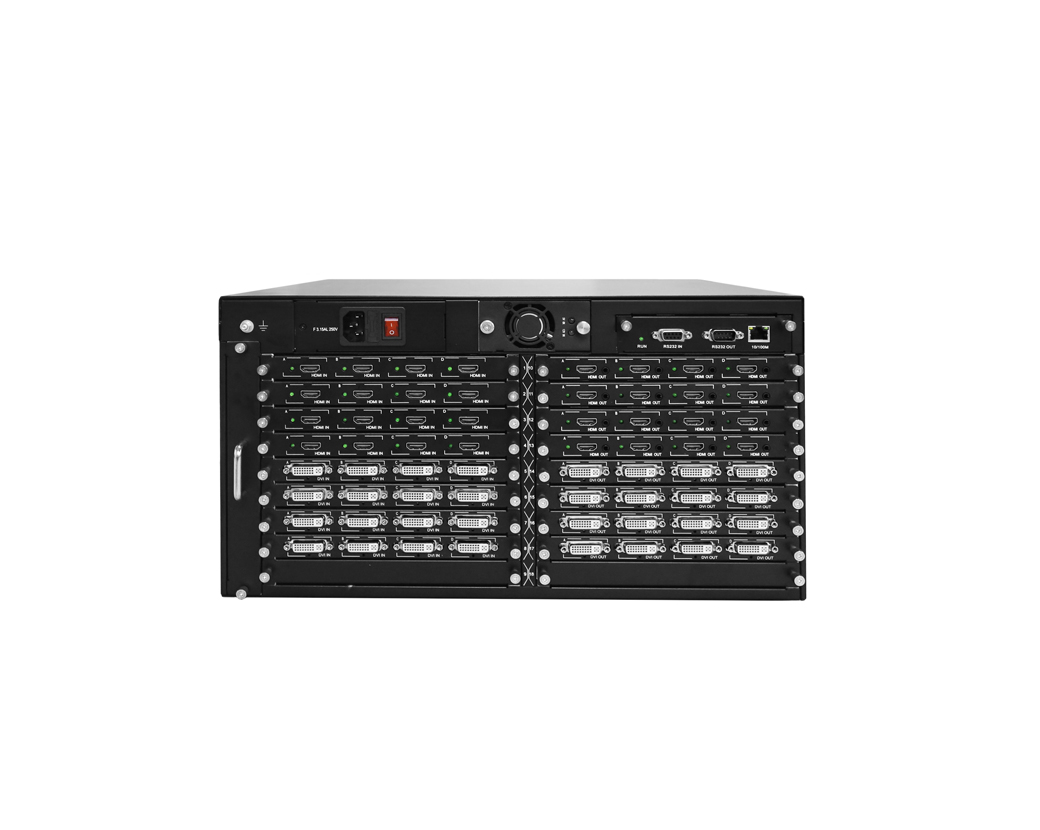

◆ 采用插卡式机箱,全模块化设计,配置灵活,升级方便
◆ 支持1.5U/3U/5U机箱,适用19英寸机柜


  • 详细说明
  • 连接示意图
  • 文档下载

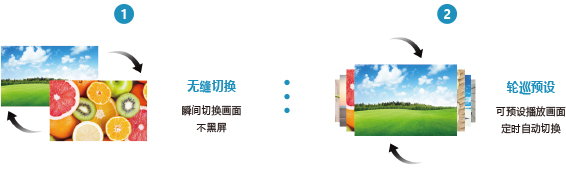

  • 高清无缝矩阵切换器,该矩阵最大的特色是在所有输出口切换过程中不会出现传统矩阵固有的黑场(一般在2~10s)真正意义上实现全无缝切换;矩阵输入输出均采用模块化设计,满足现场最大限度配置,更利于后期维护。
    支持多种信号输入,所有输入和输出可以任意无缝切换。矩阵采用触摸控制,RS232/LAN等方式,方便用户和其他控制系统进行对接,设备7×24小时不断电工作,从而确保产品高稳定性。


    类型 项目 参数

    主机参数

    机箱规格 1.5U 3U 5.5U 9U
    控制板 1 1 1 1
    输入插槽 2 4 8 16
    输出插槽 2 4 8 16
    尺寸 (mm)(L)*(W)*(H) 428.6*387.5*72 482.6*387.5*138 482.6*402.5*240 482.6*402.5*382.14
    板卡参数 输入卡 多种输入卡可任意组合:VGA、DVI、HDMI、SD/3G/HD/SD-SDI、CVBS、HDBaseT、Ypbpr/Ycbcr等
    输出卡 DVI、HDMI
    支持最大分辨率 1920×1080@60Hz
    支持音频格式 立体声输出
    传输距离 不小于20米,在1920×1200@60Hz时,视线缆质量而定
    控制参数 处理器管理网口 1个RJ45接口,10/100M自适应,支持对通讯处理器的管理与配置
    处理器管理串口 2个RS232接口,可以支持对外联的矩阵、屏幕等第三方设备的控制
    功能参数 传输带宽 单路10.2Gbps
    输出分辨率 最大支持1920×180(向下兼容),可自定义
    软件参数 控制软件 MATRIX 1.0,用于Windows XP/Vista/Win 7
    环境参数 工作温度 -10℃~60℃
    工作湿度 5~95%无冷凝
    最大功率(W) 300W
    电气特性 可插拔式,AC90-265V,60W 90W 120W 150W 300W根据不同型号
