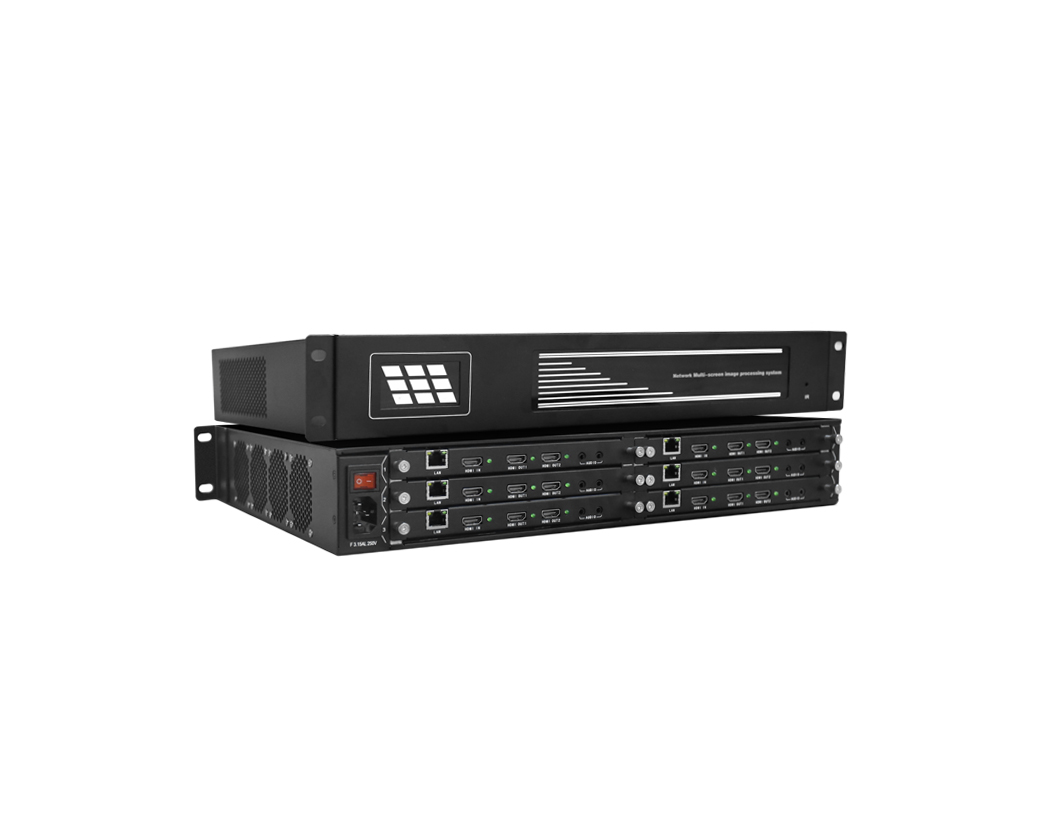

H.265网络矩阵

◆ 采用嵌入式LINUX 系统,高清解码,采用最新32位 ARM11内嵌式处理器(拼接切换), 不占用CPU 的硬解码方式,运行稳定可靠。
◆ 支持H.265/H.264视频解码以及管理主流NVR的回放上屏。
◆ 兼容RTP、RTSP、ONVIF网络协议。
◆ 支持不同品牌不用分辨率的网络摄像机以及球机混合解码,可手动添加和自动搜索批量添加网络摄像机 的IP地址,接入的IPC数量最多可达2048个(可选)。
◆ 可上位机回放输入信号源,以及远程开关机,重启等维护功能。显示布局灵活多样,输入/输出路数可以根据项目定制。切换时图像显示无延迟,不卡顿,切换速度快。
◆ 支持输入信号源,拼接,叠加功能,全墙显示或者单画面显示
◆ 支持强大的硬解码能力,单板可支持2x1200W@30fps/4x800W(4K)@30fps /16x1080P@30fps 或者32x720P@30fps 实时解码输出。
◆ 单板1个网络带2个HDMI 输出,单屏输出支持 1路900W/800W/600W/500/400W,4路300W, 9路200W,12路130W,16路720P,32路分割D1。
◆ 兼容拼接和安防监控项目应用。
◆ 支持开窗漫游 支持画面轮巡支持预案保存调用。
◆ 支持IP以及输出ID字符显示功能,以及字幕叠加。
◆ 支持G711A/G711U/G726等音频格式解码。
◆ 采用插卡式结构,方便扩充与维护, 中小型电视墙解码服务提供强有力的支持,项目工程首选。

  • 详细说明
  • 连接示意图
  • 文档下载
  • H.265 网络高清解码矩阵是专为各种拼接电视墙部署和管理而设计的一款高技术含量的视频解码矩阵。集网 络解码和HDMI输入信号编解码功能于一身,可将前端的信号源(计算机,IPC,NVR,DVR等)通过解码 矩阵输出到大屏。设备运行稳定可靠,支持高清4K/1080P/720/D1等多种分辨率的视频解码输出。 可广泛应用于安防监控大屏显示,道路交通,平安智慧城市,军队,工厂,学校,银行,商场,森林 防火,智能楼宇等多种场合。


    类型 项目 参数

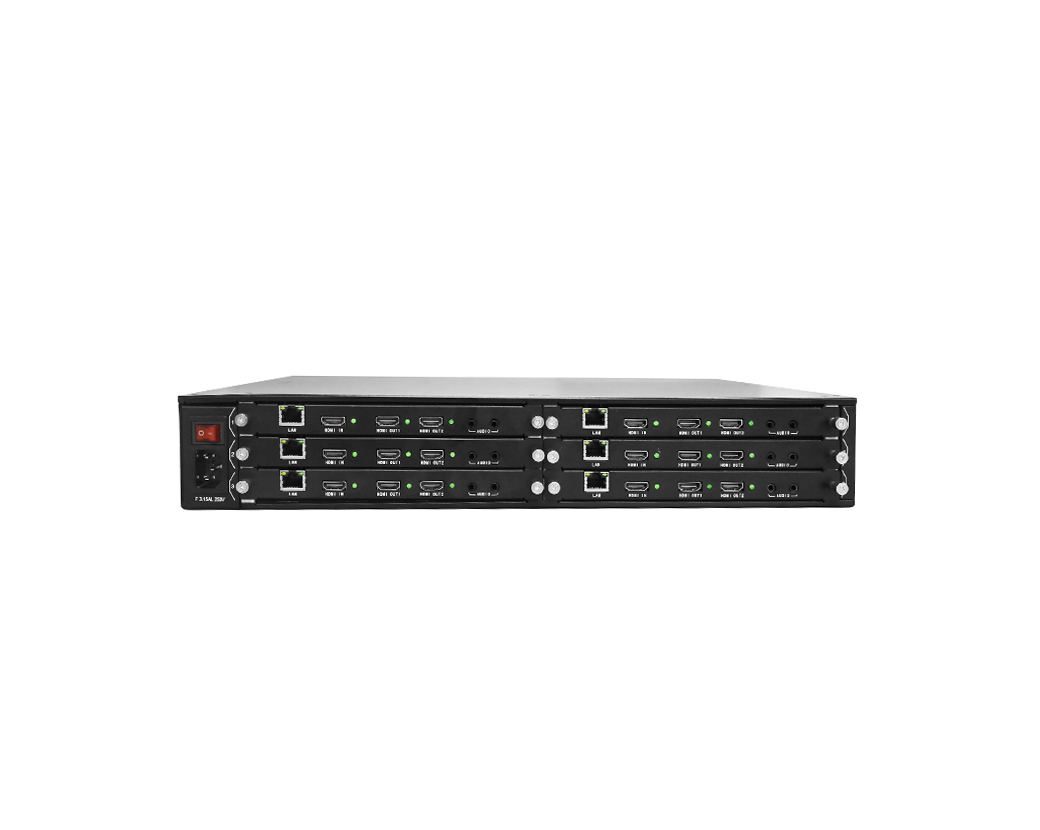

    主机参数 机箱名称
    FDM06A
    FDM18A
    机箱规格
    2U
    5.5U
    插槽
    6
    18
    尺寸(mm)(L)×(W)×(H) 482.6×280×43.6 482.6×402.5×239.9
    板卡参数 输入
    1个HDMI输入 ,一个音频mic输入
    输出
    2个HDMI输出 ,一个音频mic输出
    解码最大分辨率
    8192x8192
    解码能力
    2x1200W, 4x800W(4K),6x600W,6x500W,8x400W,12x300W 16x1080P,25x960,32x720P
    显示模式
    一卡双路,单路输出支持1路900W/800W/600W/500/400W,4路300W,9路 200W,16路130W,25路720P,36路分割D1
    传输距离
    传输距离 ≥20米,在1920*1080@60时,视线缆质量而定
    环境参数 处理器管理网口
    1个RJ-45接口,100/1000M自适应,支持对通讯处理器的管理与配置
    功能参数 矩阵带宽
    单路10.2Gbps
    软件参数 控制软件 FWMDCS,用于WindowsXP/Vista/WIN7/win 10
    环境参数 工作温度
    -10~60℃
    工作湿度
    5%~95%无冷凝
    最大功率(W)
    300W
    电气特性
    可插拔式,AC90~265V,60W 90W 120W 150W 300W根据不同型号
