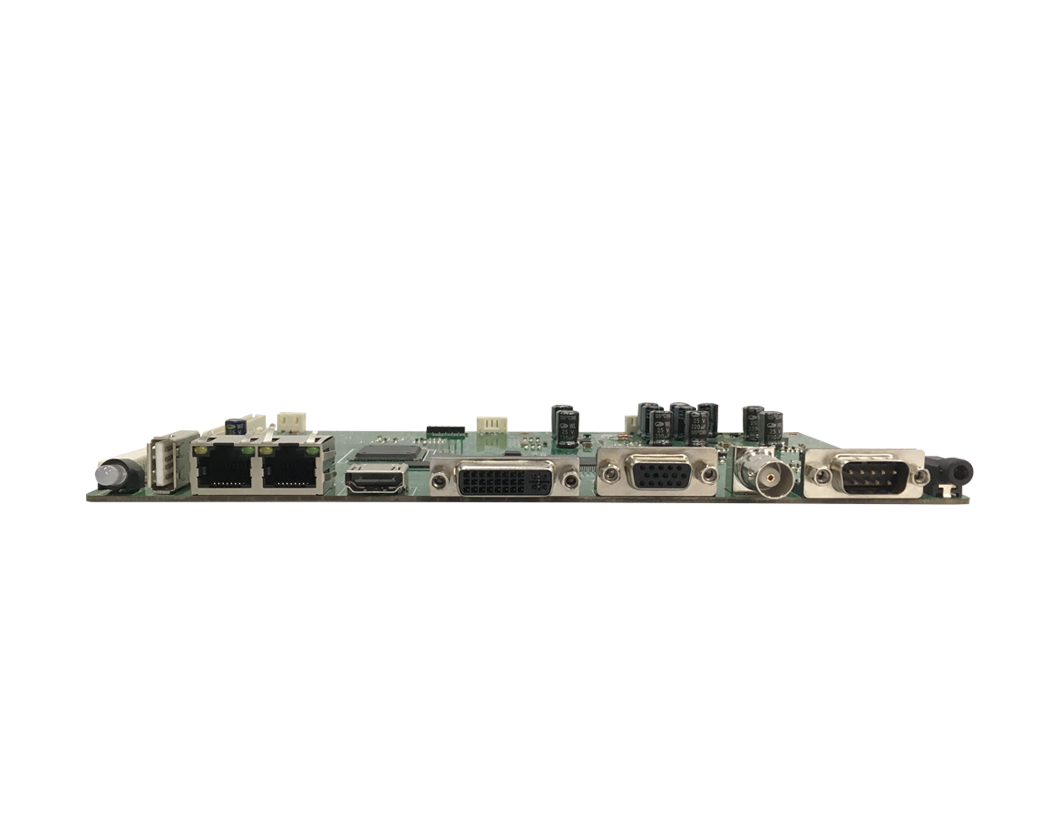

M69W全环通液晶拼接板

◆ 全通道信号支持网线环出
◆ 支持30屏同时运行
◆ 支持多种拼接预案
◆ 控制信号、视频信号二合一,工程布线更简化
◆ 技持串口遥控控制
◆ 独有传输协议,零延时,无压缩
◆ 7*24小时持续稳定工作

  • 详细说明

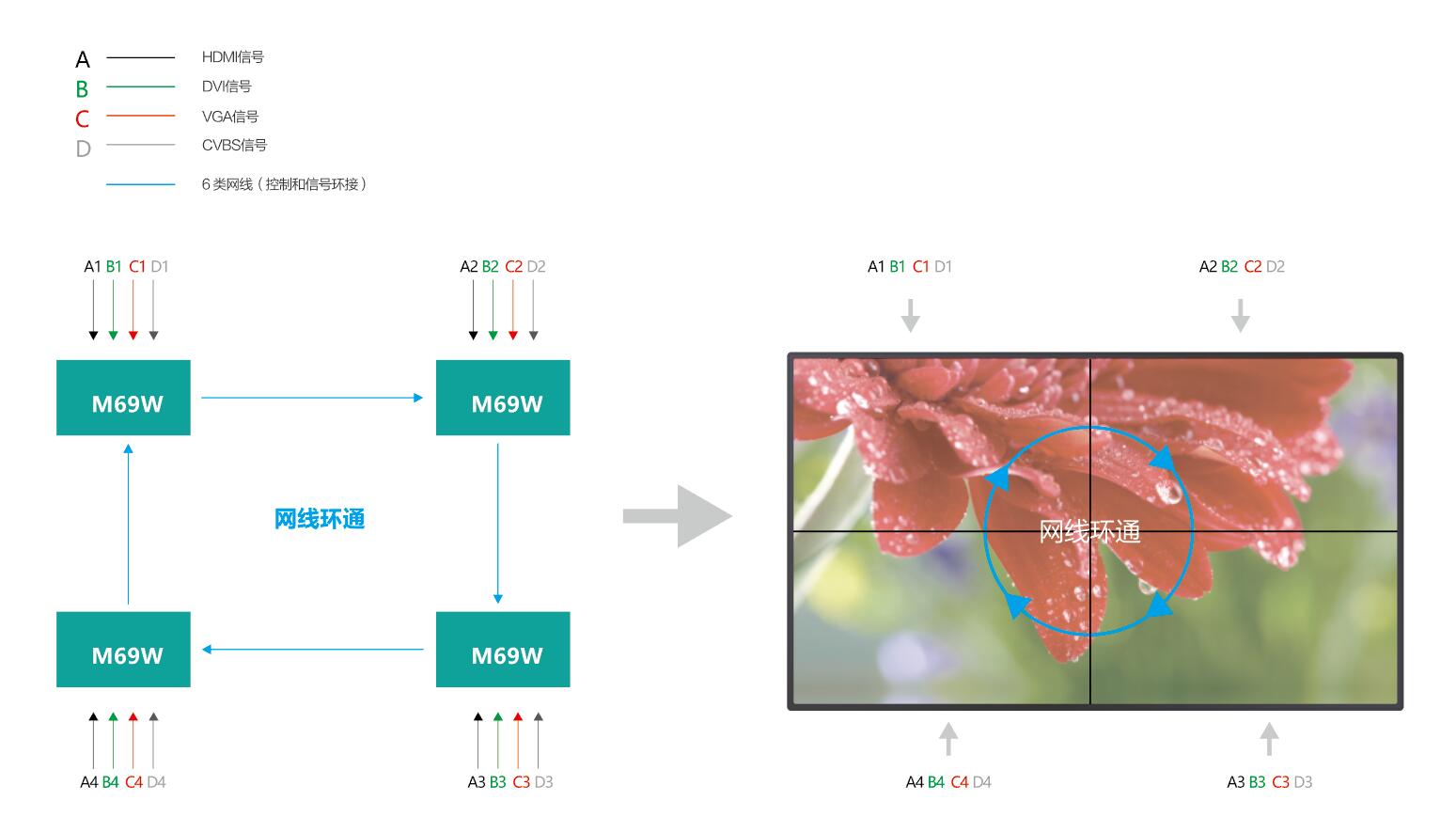

  • 连接示意图
  • 文档下载
  • M69W是一款采用网络环接的方式实现大屏幕拼接的全功能板卡,特定的视频传输协议可以实现实时无损的传输1080P视频流。其独特的编码格式将串口控制信号和遥控控制信号嵌入视频流中,从而实现最简化的工程布线。在整个拼接工程中只需要一条网线即可实现拼接功能,无需传统矩阵。

    输入接口 1路CVBS 支持PAL/NTSC全制式
    1路VGA 支持VGA信号1920*1080 60Hz以下的大部分分辨率
    1路DVI 支持DVI 1920*1080 60Hz以下的大部分分辨率
    1路HDMI 最高可支持HDMI 3840*2160 60Hz以下的全部分辨率
    1路USB 支持视频、音频、图片播放
    1路网口环入 1080P视频内嵌控制信号
    输出接口 1路网口环出
    8位LVDS 1920*1080P输出/网口环出
    控制接口 上位机控制(RS232)
    工作温度  -20~60℃
    工作湿度 5%-95%无冷凝
    供电要求 支持12/5V电源供电
    尺寸 16(H)*225(l)*125mm(W)
