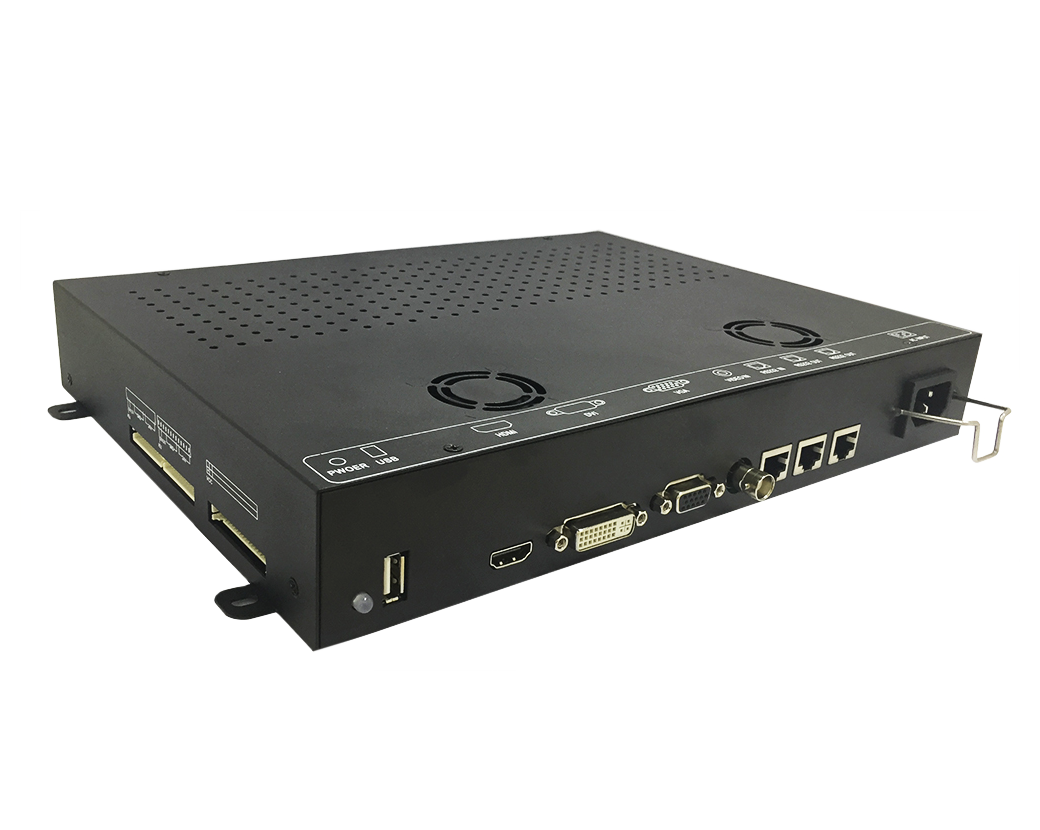

FLW-802C 单元式液晶拼接盒/板

◆ 全硬件构架,无CPU和操作系统;
◆ 多总线并行处理,处理功能强大;
◆ 无病毒感染风险,安全性好;
◆ 集成多路视频信号源种类:DVI、HDMI、复合视频、VGA;
◆ 内嵌3D视频亮色分离电路单元;
◆ 内嵌3D逐行处理及帧频归一转化电路单元;
◆ 内嵌3D数字信号降噪单元;
◆ 可全天24小时持续工作;
◆ 操作方便,配合FTM_CONTROL软件可以灵活的对系统进行操作;
◆ 可开放底层通讯协议,便于用户灵活采用第三方中控系统;
◆ RS232 串口远程控制;每单元支持RS232一路环入,两路环出;


  • 详细说明

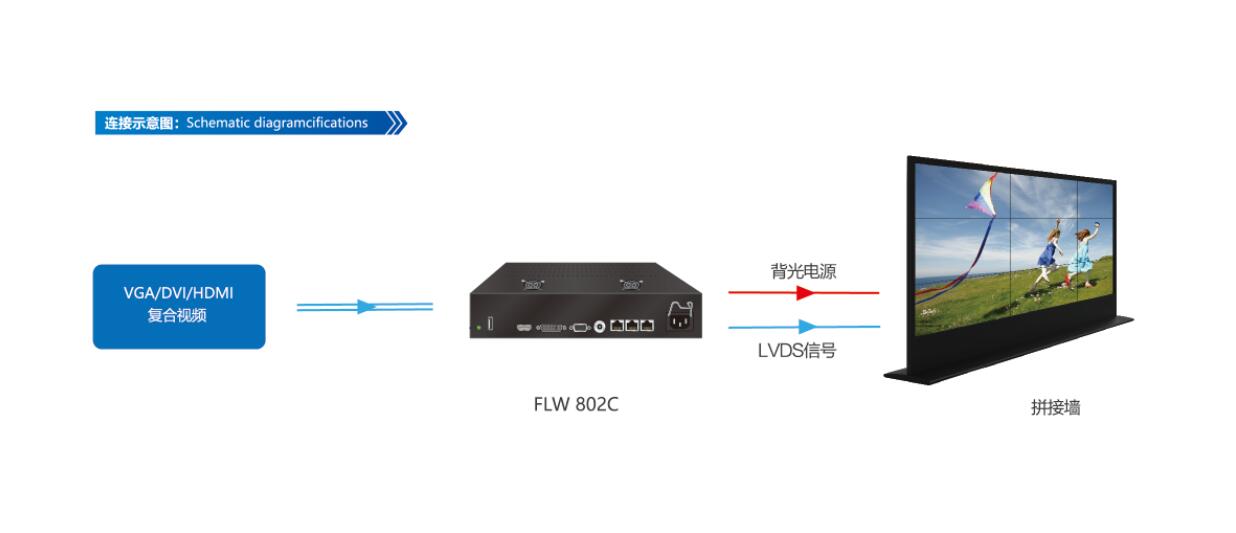

  • 连接示意图
  • 文档下载
  • FLW-802C是专门为液晶大屏幕拼接系统而设计的图像处理器,其独特模块化设计,集成了多种信号解码单元,画面拼接处理单元,液晶驱动单元,电源供给单元等多个部分。可以灵活方便地和液晶屏组成一个大屏幕拼接系统。

    输入 1路CVBS 接口为BNC座子, 支持PAL/NTSC 全制式
    1路VGA 支持VGA信号1920×1080P 60Hz以下的大部分分辨率
    1路DVI 支持DVI信号3840×2160P30Hz信号以下的分辨率
    1路HDMI 支持HDMI 3840×2160p60Hz信号以下的分辨率
    1路USB 程序升级
    1路RJ45 RS232控制信号环入端口、红外接入转换接口 (接口类型为RJ45)
    输出 背光 背光控制信号输出
    LVDS  支持单双路LVDS,最高可支持WUXGA(1920×1080)屏幕
    2路RJ45 RS232控制信号环出端口
    系统软件 拼接控制系统,RS232接口控制(1路环入,2路环出)
    工作温度 -20℃-65℃
    工作湿度 5~95%无冷凝
    工作电压 100-240V/50,60Hz
    功耗 最大300W,根据屏幕型号不同而定
    尺寸 327×225×46(mm)
