M56WP 二合一液晶拼接板

◆支持 LVDS接口,输出分辨率高达 (1920x1080)
◆支持HDMI 1.4输入,可扩展至支持HDMI 2.0
◆带USB上电升级功能,方便维护和组装工程
◆采用主板加电源二合一设计,结构简洁,简化后端的安装维护;
◆支持输出功率达到200W,支持绝大部分拼接方案;
◆一体化设计,结构美观、性能稳定、安全可靠
◆输入端口丰富,满足目前拼接市场的基本需求,支持目前所有主流格式的信号输入
◆便捷简单的客户端控制软件,方便快捷,高效实用
◆拼接补偿功能,增强拼接画面的连续感;
◆高效的图像处理引擎,输出图像更清晰逼真!

  • 详细说明

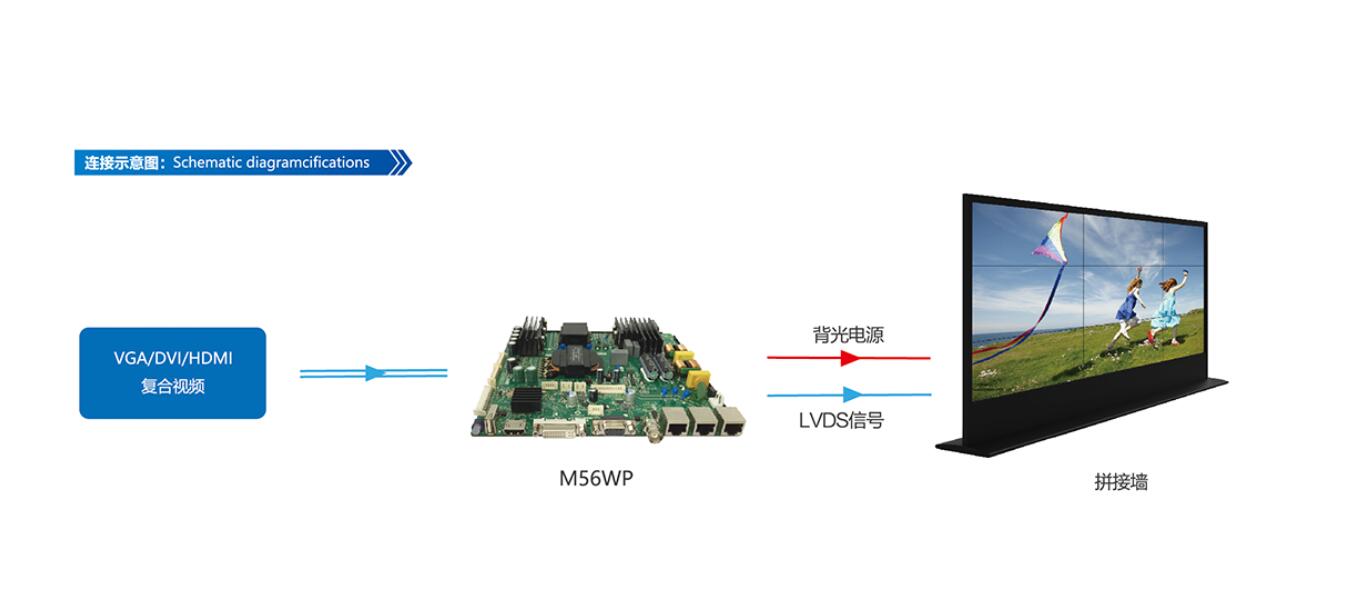

  • 连接示意图
  • 文档下载
  • M56WP-V1.0是一款定位于大尺寸拼接驱动板卡,支持LVDS, 采用业内领先的数字处理芯片,具有视频解码,支持HDMI、USB、DVI、VGA、CVBS等信号输入,支持1080P

    输入接口 1路内置HDMI(兼容HDMI1.3及以下信号)
    1路DVI
    1路VGA
    1路CVBS视频输入
    1路USB,也是串口环出功能
    输出接口 1路IR输入,2路IR输出
    1路LVDS信号输出接口
    支持功耗 ≤200W
    视频峰值 1Vp-p
    VGA输入 WUXGA
    HDMI版本 HDMI 1.3
    工作温度 -20℃--60℃
    工作湿度 5~95%无冷凝
    屏分辨率 WUXGA(1920*1080)
    尺寸 1.6mm(H)*202mm(L)*198mm(w)
