CM0059

◆支持 8/10-bit 双组 LVDS,输出分辨率高达 (1920x1080)

◆支持输入信号: USB;DisplayPort;HDMI;DVI; VGA;
YPbPr(复用为RGBHV); CVBS;S_Video;RJ45接口转入RS232通信控制信号输入(内置IR/debug)。

◆输出信号: DVI环出;VGA环出;CVBS环出;LVDS 信号接口;RJ45输出转出RS232通知控制信号环出。

◆采用最新的LVDS 驱动芯片,外围电路更简单,功耗更低;

◆高效的3D梳状滤波器图像处理引擎,输出图像更清晰逼真;

◆带自动的温控系统,运行更稳;

◆带LOGO拼接功能,能实现拼接成一个完整LOGO显示于拼接墙;

◆带识别码软地址设定,方便更改拼接地址;

◆带文档显示功能,方便会议查看文档类内容资料;

◆带USB上电升级功能,方便维护和组装工程。

  • 详细说明

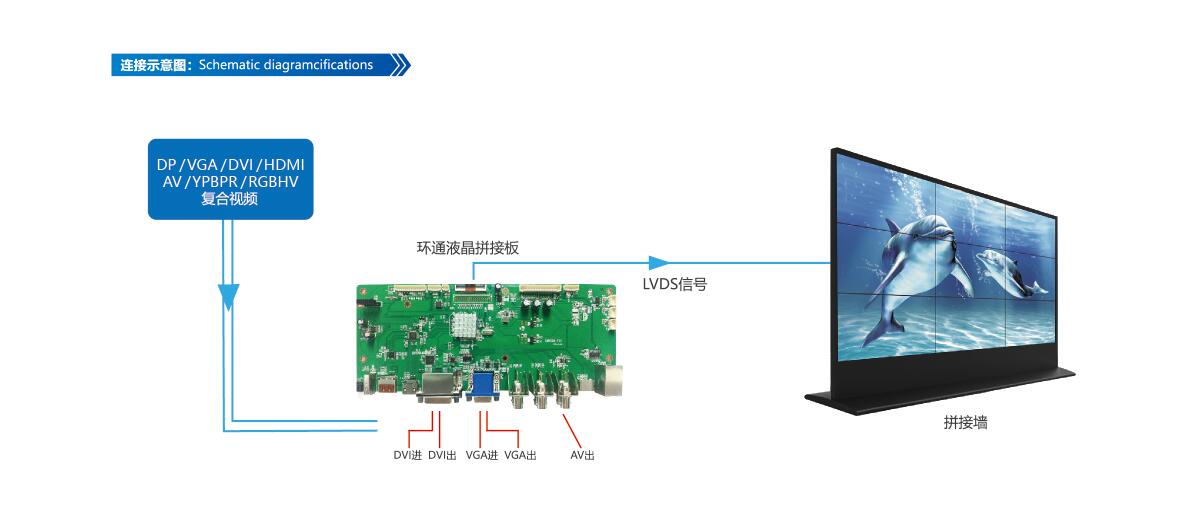

  • 连接示意图
  • 文档下载
  • CM0059是专门为液晶大屏幕拼接系统而设计的拼接点屏板,其独特模块化的设计,集成了多种信号解码单元,画面拼接处理单元,液晶屏驱动单元等多个部分。可以灵活方便应用液晶屏组成一个大屏幕拼接显示系统。

    输入 1路CVBS  接口为BNC座子,支持PAL/NTSC 全制式 ,一路环出。
    1路VGA 支持VGA信号 1920×1080P
    1路DVI 支持DVI信号 1080P
    1路HDMI 支持HDMI 1080P
    1路DP 支持 1080P
    1路SDI 支持 1080P
    1路YPbPr 一路YPBPR或者RGB HS VS
    输出 DVI DVI环出
    VGA VGA环出
    CVBS CVBS环出
    LVDS 支持单双路LVDS,最高可支持WUXGA(1920X1080)屏幕
    屏分辨率 (1920*1080),双组10bit
    工作温度 -20℃-60℃
    工作湿度 5~95%无冷凝
    功率消耗 最大20W
    尺寸 1.6mm(H)*260mm(L)*105mm(W)
