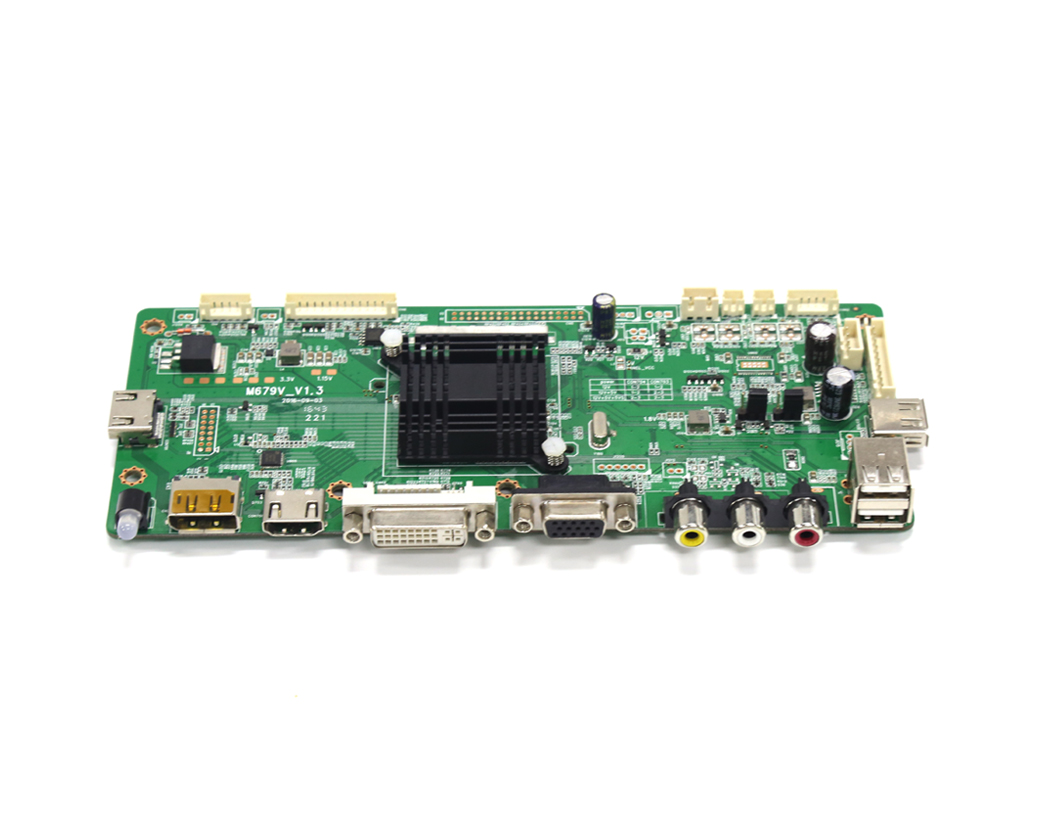

M679V(4k)拼接板

◆ 全硬件构架,无CPU和操作系统
◆ 启动时间小于8秒钟,启动迅速
◆ 无病毒感染风险,安全性好
◆ 集成多路视频信号源种类:DVI、HDMI、DP、复合视频、VGA
◆ 内嵌3D视频亮色分离电路单元
◆ 内嵌3D逐行处理及帧频归一转化电路单元
◆ 内嵌3D数字信号降噪单元
◆ 单元可支持驱动到4k@60HZ(3840*2160)的液晶屏幕,1920*1080屏幕,2*2拼接点对点效果
◆ 可全天24小时持续工作
◆ 操作方便,配合FTM_CONTROL软件可灵活的对系统进行操作
◆ 可开放底层通讯协议,便于用户灵活采用第三方中控系统

  • 详细说明
  • 连接示意图
  • 文档下载
  • M679V是一款专门为显示器设计的TFT-LCD驱动/拼接板,采用了高集成度V_BY_ONE LCD屏驱动芯片,使其具有较小的PCB尺寸和支持丰富的信号源输入,并具有高质量的4k点对点图像输出。



    输入
    1路CVBS 接口为BNC座子,支持PAL/NTSC全制式
    1路VGA 支持VGA信号1920×1080 60Hz以下的大部分分辨率
    1路DVI 支持DVI信号3840×2160P 30Hz信号一下的分辨率
    2路HDMI 支持HDMI 3840×2160p60Hz信号一下的分辨率
    1路DP 支持HDMI 3840×2160p30Hz信号一下的分辨率

    输出
    背光 背光控制信号输出
    LVDS 支持单双路LVDS,最高可支持WUXGA(1920×1080 8bit)屏幕
    V_BY_ONE 最高支持到8iane 3840×2160@HZ屏
    监控板音频接口 2组音频输入,支持2X10W 8ohm喇叭
    系统软件 M679W1.2
    工作温度 -20~60℃
    工作温度 5-95%无冷凝
    电源电压 12V+5V+5VS或者12V+5V或者单12V供电
    尺寸 200×85×1.6mm
