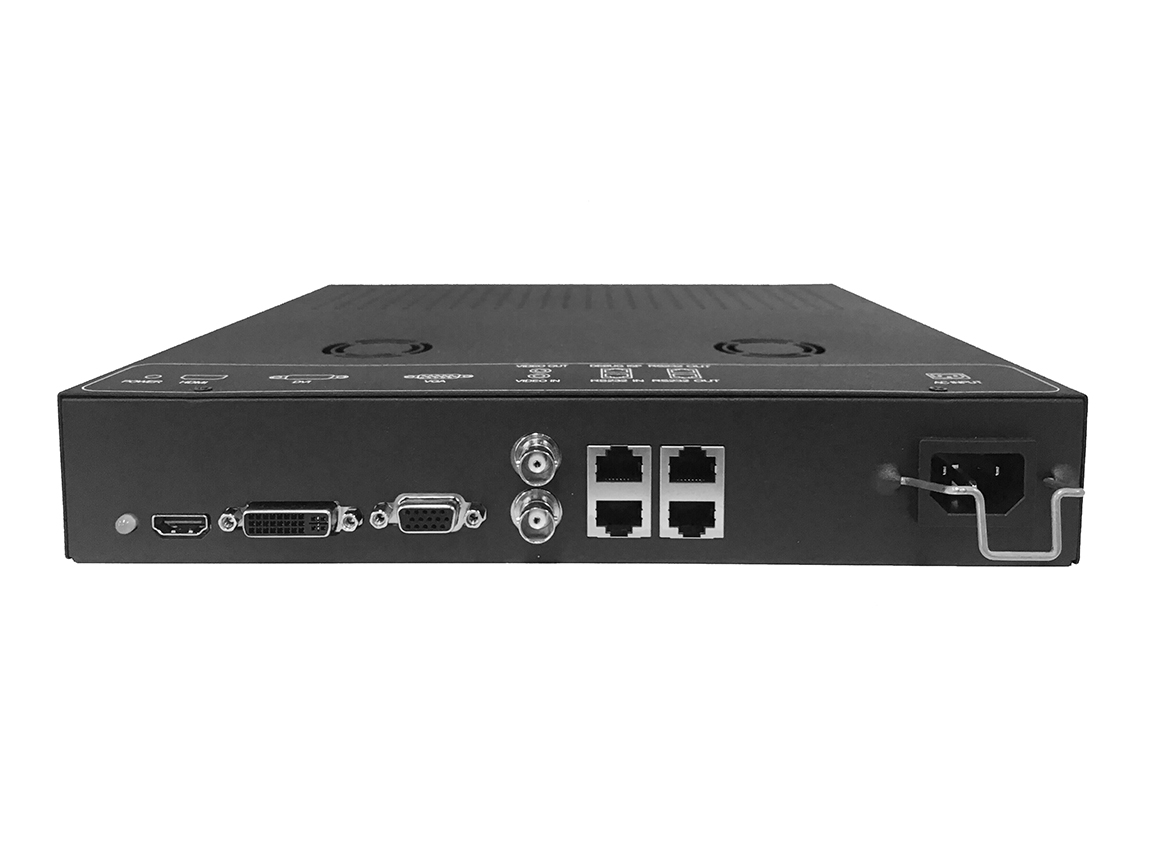

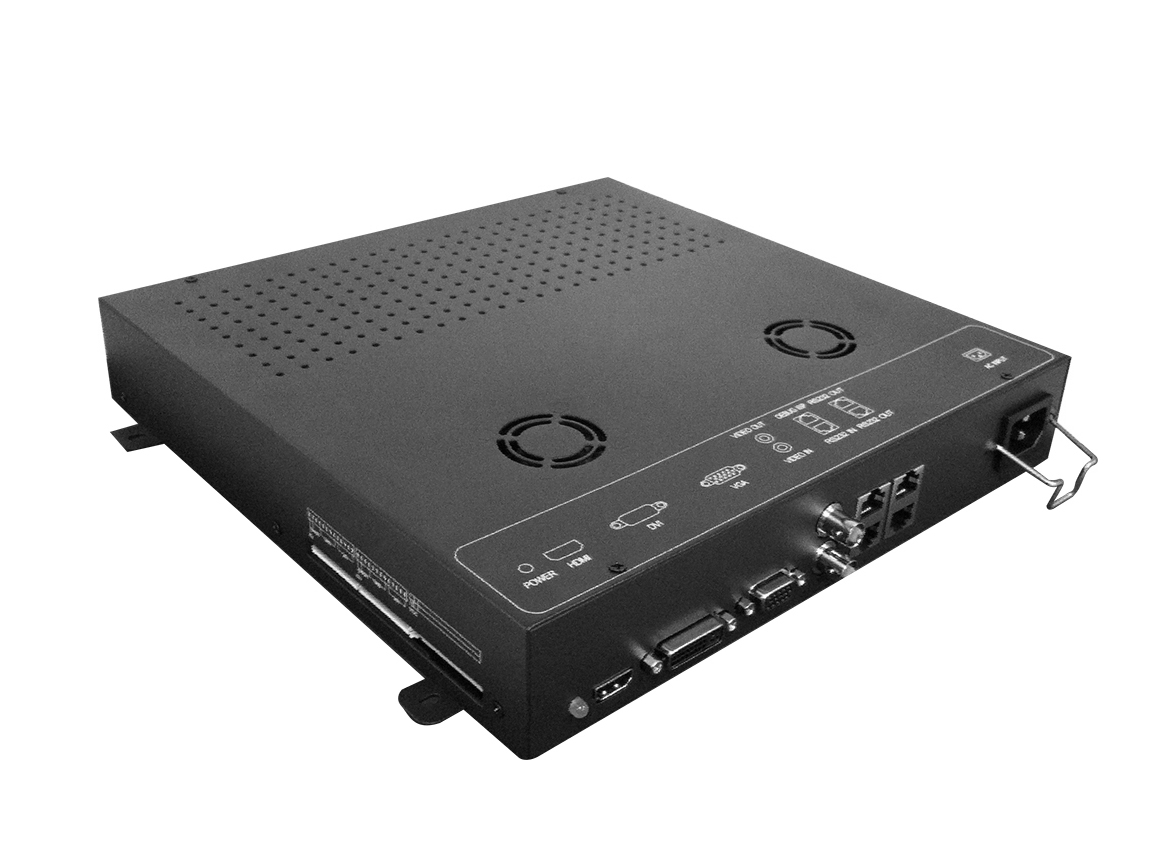

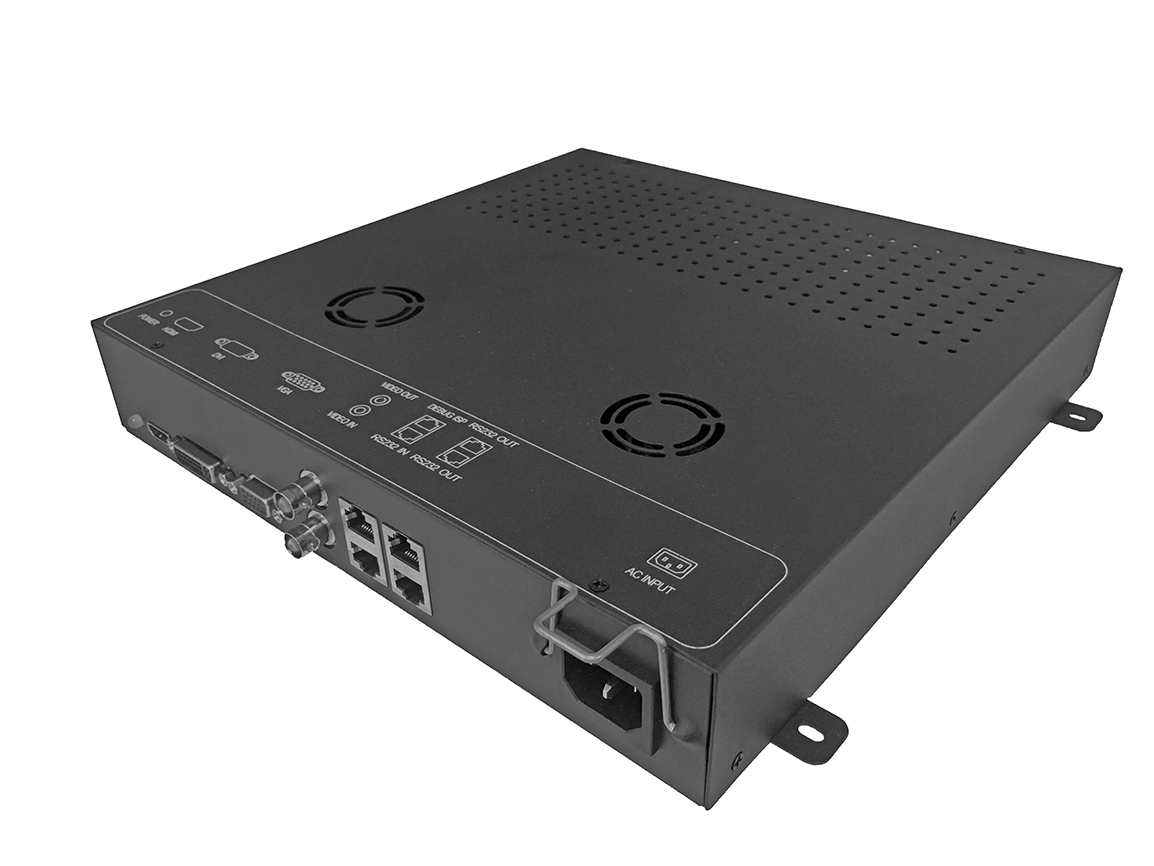

FLW-717C单元式液晶拼接盒/板

◆ 支持矩阵联动功能、字幕功能
◆ 内置框架补偿功能
◆ 无病毒感染风险,安全性好
◆ 集成多路视频信号源种类:HDMI、DVI、VGA、VIDEO, VIDEO信号可以环出
◆ 内嵌3D视频亮色分离电路单元
◆ 内嵌3D数字信号降噪单元
◆ 单元可支持驱动1920*1080的液晶屏幕,最大支持15*15拼接,可定制超15*15
◆ RS232串口远程控制,每个单元支持两路RS232环出
◆ 内置智能温控风扇,客户也可自行选择运行方式(包括常开、常闭)
◆ 7*24小时不间断工作
◆ 操作方便,配合FLW-CONTROL软件可以灵活的对系统进行操作
◆ 可提供开发协议,便于用户灵活采用第三方中控系统或自行编制软构造大屏幕工程系统

  • 详细说明

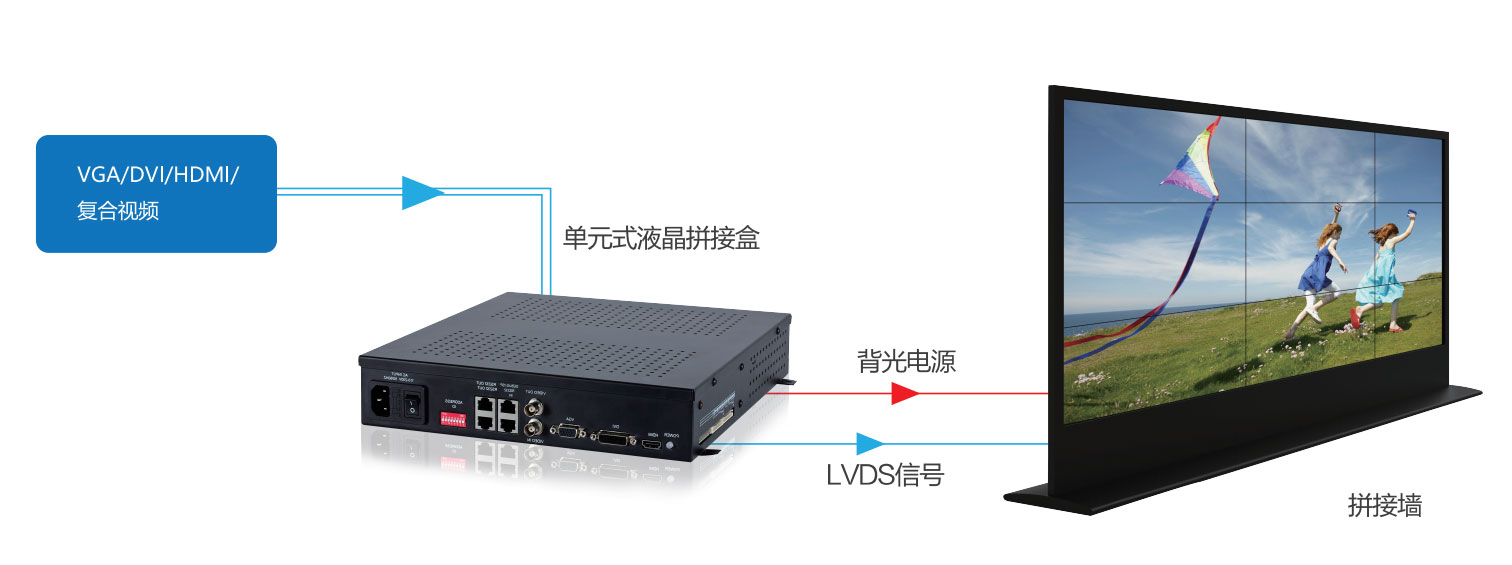

  • 连接示意图
  • 文档下载
  • FLW-717C是专门为液晶大屏幕拼接系统而设计的图像处理器,其独特模块化的设计,集成了多种信号解码单元, 画面拼接处理单元,液晶屏驱动单元 , 电源供给单元等多个部分。可以灵活方便地和液晶屏组成一个大屏幕拼接系统。

    ID输入 1路硬件拨码开关 用于输入对应的硬件行列地址,从1-8分别1~4是代表行地址5~8代表列地址,最大行列支持15行X15列,支持软地址设定
    输    入 CVBS 接口为BNC座子, 支持PAL/NTSC 全制式 ,一路环出
    VGA 支持VGA信号1920X1080 60Hz以下的大部分60Hz分辨率
    DVI 支持DVI信号1920X1080 60Hz以下的大部分60Hz分辨率
    HDMI 支持HDMI 1080P60Hz信号以下的全部分辨率
    AV AV信号
    输     出 LVDS 支持单双路LVDS,最高可支持WUXGA(1920*1080)屏幕
    背光 两路背光直流电源以及背光控制信号输出
    系统软件 多屏多媒体显示系统,RS232接口控制(1路进,2路环出)
    工作温度  -20~60℃
    工作湿度 5% ~ 95%RH
    工作电压 100-240V/50,60Hz
    功 耗 最大300W,根据屏幕型号不同
    尺 寸 307×282×53.8(mm)
